Diagram toků (SFD)

Pro zobrazení systémové dynamiky do modelu můžeme použít dva druhy diagramů – Loop Diagram (příčinný smyčkový diagram nebo také diagram kauzálních smyček) a Stock and Flow Diagram (diagram stavů a toků). Oba modely slouží k zachycení zpětnovazební struktury systému, avšak mezi těmito druhy diagramů jsou velké rozdíly.

Rozdíly mezi SFD a CLD

Loop Diagram (CLD) slouží k zobrazování zpětných vazeb (pozitivních a negativních). CLD může sloužit vlastně jako takový „podklad“ pro tvorbu SFD. Ačkoliv je docela úsměvné, že SFD se nevyvinul z CLD, ale CLD z SFD. CLD vzniklo hlavně proto, aby přístupy systémové dynamiky (do „vzniku“ CLD byla systémová dynamika oblastí spíše jenom pro inženýry) byly více a snáze pochopitelné pro širokou veřejnost.

CLD má mnoho výhod i nedostatků oproti SFD. CLD znázorňuje jednoduchou formulaci problému, rychle se vytvoří, snadno pochopí (viz Tabulka 1), avšak umí jenom znázornit, co by se stalo, kdyby došlo ke změně v systému (skrz plus a mínus). A hlavně, nedokáže rozlišit toky a informace, což se v případě SFD promítlo rovnou do názvu diagramu: „Diagram stavů a toků“.

Kritérium\Diagram Diagram hladin a toků (SFD) Příčinný smyčkový diagram (CLD)
Náročnost vytvoření diagramu - +
Původní přesnost modelářovy představy o struktuře systému + -
Specifičnost (detailnost popisu) + -
Snadnost pochopení - +

Tabulka 1, Zdroj [2]


CLD je tedy vhodné používat:

1. Jako „předboj“ tvorby SFD.

2. Pokud chci jenom znázornit druhy zpětných vazeb (pozitivní a negativní) bez více podrobností.

3. Pokud chci udělat model, kterému bude rozumět i úplný laik. Tzn. Jako jednoduchý způsob popsání základná dynamiky vztahů v systému.


Jinak se pustíme do SFD.

Stock and Flow diagram

Ze stručného popisu CLD jsme už mohli zjistit, že SFD je prostě komplikovanější než CLD a jeho pochopení i tvorba zabere daleko více času. Jak už bylo řešeno, SFD neumí jenom zobrazit šipečky s plusky a mínusky (pozitivní a negativní zpětné vazby). Model dokáže odlišit hladiny a toky, což na první pohled vypadá jenom jako nejasná definice vytvářející problémy při závěrečném testu (tzn. komplikace při tvorbě modelu), avšak existují důvody, proč je to potřeba: „Rozlišováním stavových a tokových proměnných se vyhýbají interpretačním problémům, které mohou vznikat u příčinným smyčkových diagramů“ Zdroj [3].

Nejdříve si definitivně ujasníme, jaký je rozdíl mezi tokem a stavem, potom si dovysvětlíme zbylé stavební bloky SFD s grafickým znázorněním a poté vyzkoušíme na několika příkladech tvorbu SFD. V závěru se dočtete o několika radách při tvorbě modelu, případně tipy & triky jak úspěšně napsat závěrečný test 4IT495.

Stavy a toky

Stavy neboli úrovně, neboli hladiny, neboli akumulace, neboli stavové veličiny (výsledek nejasné metodologie systémové dynamiky, kdy si každý software pro tvorbu modelů používá svůj vlastní název):

  • jsou akumulacemi změn za časový okamžik,
  • zachycují stav systému,
  • mohou být kdykoliv během simulace změřeny,
  • jsou ovlivňovány toky směřujícími dovnitř i ven,
  • jsou zdrojem zpoždění v systému,
  • musí mít vždy počáteční hodnotu (číslo nebo proměnnou).


Stav je ovlivňován toky, tj. zobrazuje aktuální stav přítoků a odtoků, co dosud simulací prošly. Mohou být fyzické (zásoby na skladě) i abstraktní / nehmatatelné (vnímaná atraktivita produktu).

Příklady stavů:

  • peníze na účtu
  • zásoby na skladě
  • objem nevyřízených objednávek
  • kvalita produktu
  • spokojenost zákazníka
  • množství vody v přehradě
  • množství mízy ve stromu
  • množství plynu CO2 v atmosféře
  • počet nájemních domů v Brně
  • objem tuku v těle
  • počet aut v městě
  • počet návštěvníků zoo
  • objem benzínu v nádrži


Toky neboli míry mění stavy. Toky jsou ovšem měněny právě změnami stavů (takové zacyklení). Jsou procesem, který naplňuje nebo vyprazdňuje stavy (hladiny), jeden tok může dělat zároveň obojí (jeden stav naplňovat, druhý vyprazdňovat). Toky vždy reprezentuje nějakou jednotku za určitý čas, viz následující příklady.


Příklad č.1:

Tok: množství vody přitékající kohoutkem (litrů / minutu)

Stav: množství vody ve vaně (litrů)

Odtok: množství vody odtékající odtokem (litrů / minutu)


Příklad č.2:

Tok: míra narozených dětí (narození / rok)

Stav: počet obyvatel (počet)

Odtok: míra úmrtí (úmrtí / rok)


Další příklady toků:

  • příchod objednávek (objednávek / týden)
  • snižování kvality
  • vypouštění přehrady
  • narození
  • prodej aut (aut / měsíc)
  • míra úmrtnosti
  • prodej vakcín (počet prodaných vakcín / rok)
  • výkon
  • příjmy


Jak ještě odlišit stavy a toky: Oproti všemu výše zmíněnému je potřeba zdůraznit jeden hlavní rozdíl. Pokud by se nám podařilo teoreticky zmrazit čas, stavům budou jejich hodnoty zachovány (neztratí se), avšak toky se ztratí, budou bez hodnoty. Což je například krásně vidět na příkladu vody ve vaně - když zmrazíme čas, v odtoku a v přítoku se nebude dít nic, nacházet nic, bez hodnoty. Za to vana bude obsahovat několik litrů vody.

Základní stavební bloky SFD

Když teď už chápeme rozdíly mezi stavy a toky, můžeme se vrhnout do modelů.

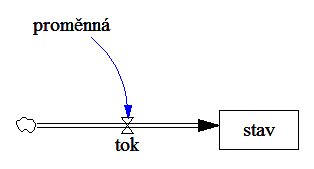

Příklad SFD modelu:



A jednotlivé části:

Stav - Stav.png

Tok - Tok.png

Proměnná - Promenna.png

Mrak - Mrak.png

Spoj - Spoj.png


Proměnná (pomocná)

Označuje pomocnou informaci, konstantu, atd. Proměnné jsou ovlivňovány toky, stavy a jinými proměnnými, avšak samotné proměnné ovlivňují pouze toky nebo proměnné (ne stavy) anebo nemusí být ovlivňovány vůbec (např. konstanty).


Mrak

Mráček představuje hranice modelu, má nekonečnou kapacitu. Je to magický obsah, jenž nám pro potřeby modelu není znám. Znázorňuje zdroj a konec toků odehrávající se někde mimo model.


Spoj

Spoj je linie, kterou propojujeme vazby mezi proměnnými, toky a stavy. Po spojích putují informace dál (ve směru šipky), určují, co je čím ovlivňováno (avšak ne jak ovlivňováno).


Tzn. Když všechny tyto informace aplikujeme na výše zmíněné příklady:

Příklad 1:


Tento model nám říká, že odněkud (mráček) přitéká voda kohoutkem (tok), jenž ovlivňuje množství vody ve vaně (stav) a odtéká odpadem pryč z modelu (druhý mráček).

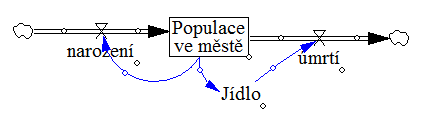

Příklad 2 (rozšířen o proměnnou Jídlo):

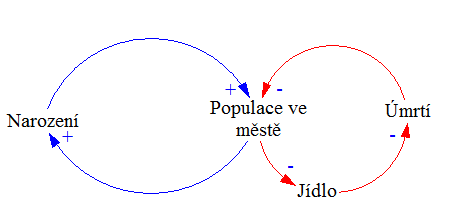

… jenž vychází z původního CLD:


Model CLD tedy říká, že počet narozených lidí pozitivně ovlivňuje počet obyvatel ve městě (a čím jejich více, tím větší je počet narozených lidí), avšak čím více je lidí, tím méně je jídla, tím více se umírá a tím menší je populace.

SFD říká svým modelem to stejné, avšak bez pozitivních a negativních informací, dokud nezadám parametry každé proměnné, toku a stavu.

Převedení CLD na SFD

Jsou tři věci, které si musíme při tvorbě modelu SFD na základě CLD důkladně promyslet:

1. Určit, co je tokem, co je stavem a co proměnnou.

2. Určit, kde jsou hranice modelu (kam dát správně, a pokud vůbec, mráčky).

3. Kvantifikovat jejich parametry (pokud nejsou už zadané).


Mějme CLD:


Zdroj [6] – přeloženo do češtiny

A předěláme ho do SFD:


Z toho jsme se dozvěděli dvě věci:

1. Ne vše, co je zanesené v CLD stačí pro tvorbu SFD. CLD je velmi zjednodušený model znázorňující jen pozitivní a negativní vazby, zatímco SFD je daleko rozsáhlejší model a je potřeba přidat další informace (např. Zaplacené úroky).

2. Pokud bychom toto zadali například deseti lidem k vypracování, pravděpodobně se bude pár modelů trochu lišit (viz doplněné informace, co nebyly v CLD) anebo lišit přístupem k zadaným informacím.

Tento stejný model SFD byl vypracován nejméně 2x a vždy se na něj nahlíželo jinak. V přednáškách předmětu 4IT495 (ke 2014) je vypracován takto, avšak na stránkách simulace.info je takto:


Druhý model je chybný (nehledě na vazbu Úroků a Nákladů), protože když hypoteticky zastavíme čas (zmrazíme), máme zde vyjádřený jen Veřejný dluh, avšak Výnosy a Náklady nebudou najednou obsahovat nic. V předchozím modelu, tedy správně vypracovaném, když zmrazíme čas, Veřejný dluh, Náklady, Výnosy i Zaplacené úroky budou mít hodnoty. A také na příkladu (v druhém modelu) Výnosů můžeme vidět, že takové Výnosy budou vždy stejné, protože neexistuje zpětná vazba Výnosů na Růst výnosů, jako je ve správném modelu.

Dále budu pracovat s vypracovaným modelem z přednášek (první model SFD).

Parametry SFD

Tento model nám tedy znázorňuje, co koho ovlivňuje, ale už ne JAK. V rámci modelu SFD jsou plusy a mínusy z CLD převedené do detailnějšího popisu skrz parametry jednotlivých objektů modelu. Celé zadání může vypadat takto:

  • Deficit = Náklady + Úroky - Výnosy
  • růst nákladů = přirozený růst nákladů * Náklady
  • Náklady = INTEG (růst nákladů, 610)
  • úroková sazba = RANDOM NORMAL( 0.01, 0.1, 0.04, 0.02, 124 )
  • úroky = úroková sazba * Veřejný dluh
  • Zaplacené úroky = INTEG (úroky, 0)
  • přirozený růst nákladů = 0.03
  • Veřejný dluh = INTEG (deficit, 0)
  • růst výnosů = 0.02 * Výnosy
  • Výnosy = INTEG (růst výnosů, 600)

Tyto informace se musí zanést do modelu. Tyto data se vloží do jednotlivých objektů (stavů, toků a proměnných) skrz tlačítko Vzroce.PNG , jenž model přepne do stavů vkládání rovnic (začerní všechny názvy).


Začerněné názvy znamenají, že těmto objektům ještě nebyly přiřazeny žádné rovnice. Rovnice jednoduše zadáme přes kliknutí na název objektu.

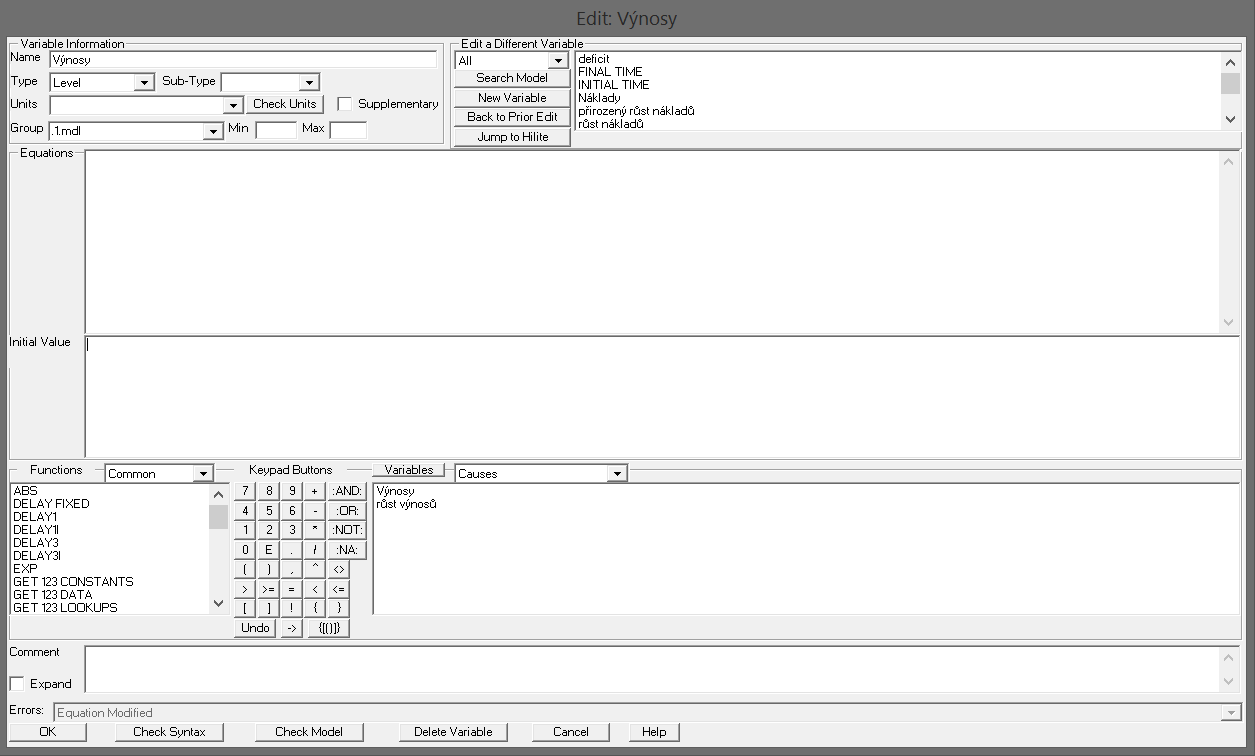

Po kliknutí na stav se nám zobrazí výše zveřejněný obrázek. Pokud klikneme na tok nebo proměnnou, nezobrazí se velké pole „Initial value“, které má právě pouze objekt stav.

Celé okno se dělí na sekce „Variable Information“, „Edit a Different Variable“, „Equations“, „Initial Value“, „Functions“, „Keypad Buttons“, „Variables“.

Ve „Variable Information“ se jen ujistíme, že jsme opravdu klikli na Výnosy. Do „Equations“ se vloží rovnice a proměnné se do takové rovnice vkládají ze sekce „Variables“. Na screenu se nám nabízí Výnosy a růst výnosů. V této oblasti se zobrazují jen názvy objektů napojených na daný objekt (na Výnosy se váže růst výnosů, vazba daná spojem). Do rovnice nemůžeme zadat objekt, na který vybraný objekt nemá vazbu.

Funkce pro rovnice se vybírají z oblasti „Functions“, matematické znaky (+ - * /) přes „Keypad Buttons“ nebo prostě přes klávesnici. Desetinná čísla nepoužívají čárky, ale tečky (tj. 0,2 je 0.2). Do „Initial value“ (pouze pro stav) se zadá počáteční hodnota.

Stavy zadáme:

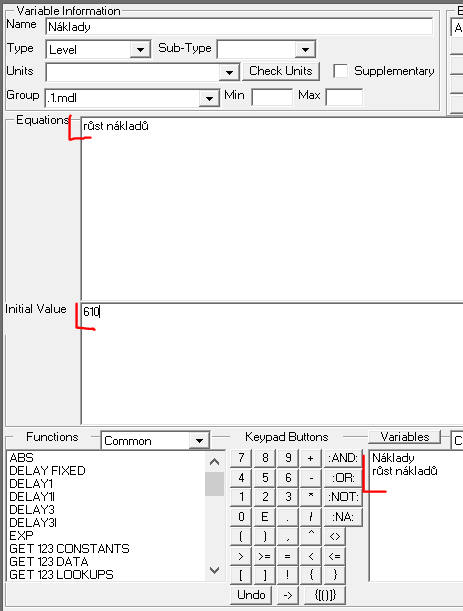

Náklady = INTEG (růst nákladů, 610)

A naklady.PNG

Zaplacené úroky = INTEG (úroky, 0)

A zaplaceneuroky.PNG

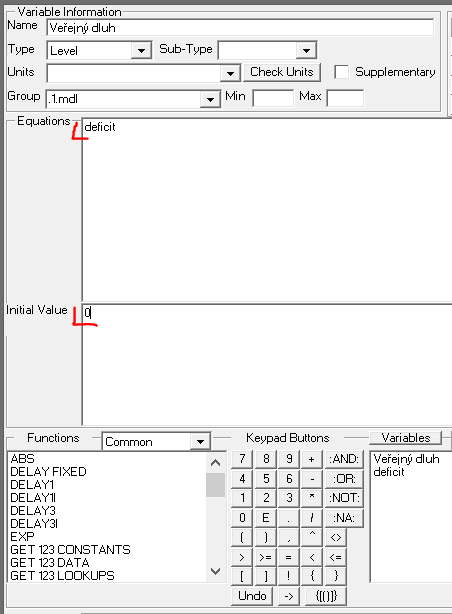

Veřejný dluh = INTEG (deficit, 0)

A verejnydluh.PNG

Výnosy = INTEG (růst výnosů, 600)

A vynosy.PNG

Toky zadáme:

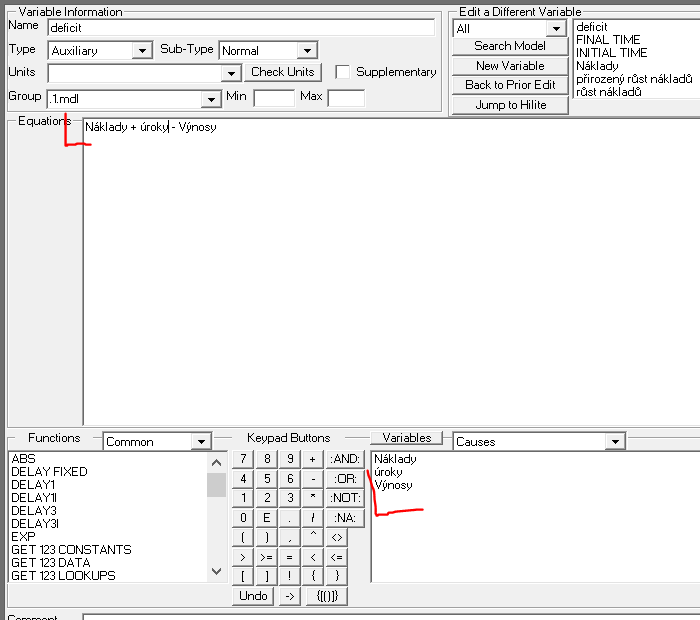

Deficit = Náklady + Úroky – Výnosy

A deficit.PNG

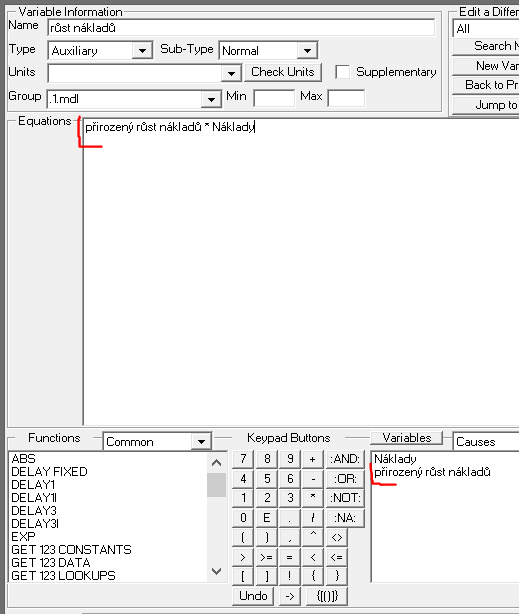

růst nákladů = přirozený růst nákladů * Náklady

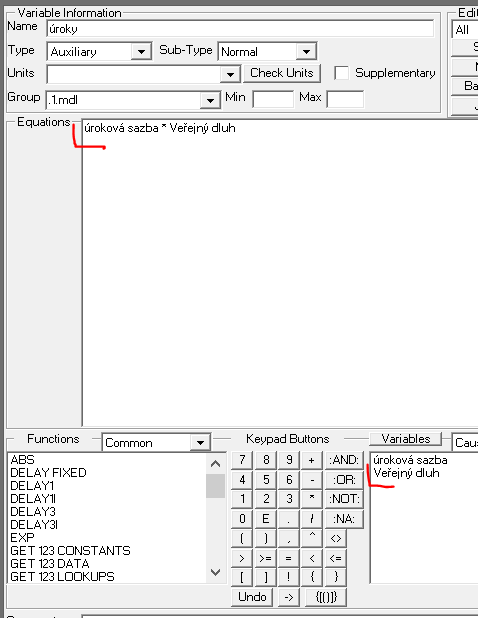

úroky = úroková sazba * Veřejný dluh

A uroky.PNG

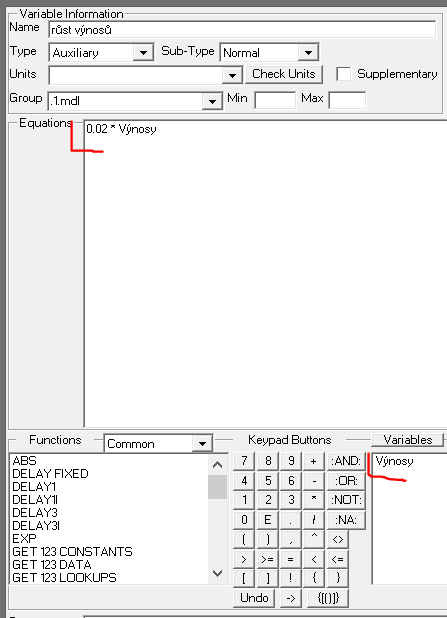

růst výnosů = 0.02 * Výnosy

A rustvynosu.PNG

Proměnné zadáme:

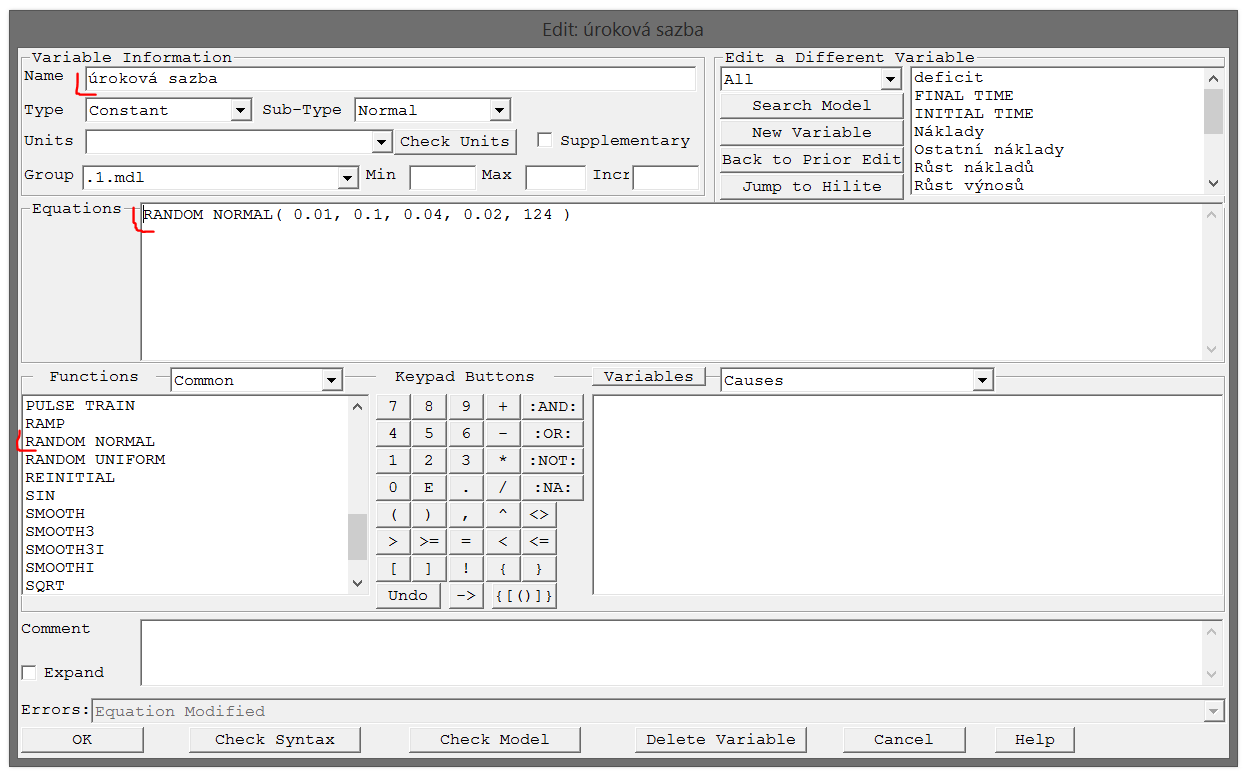

úroková sazba = RANDOM NORMAL( 0.01, 0.1, 0.04, 0.02, 124 )

A urokovasazba.PNG

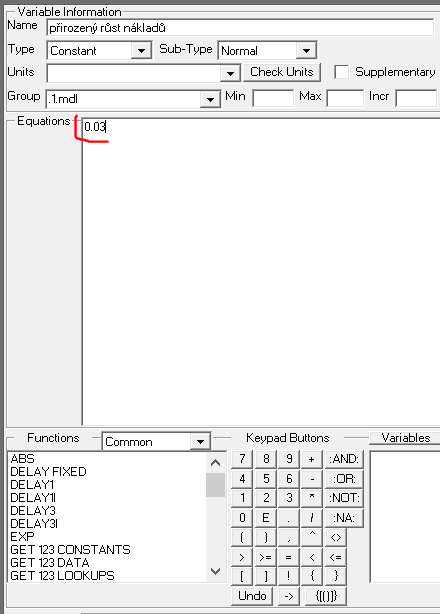

přirozený růst nákladů = 0.03


Pokud jste prošli veškerým tím podrobným zadáváním rovnic, můžu ještě nakonec dodat, že rovnici jde rovnou i zkopírovat a rovnou vložit do Equations objekt po objektu :-) .

Spuštění modelu

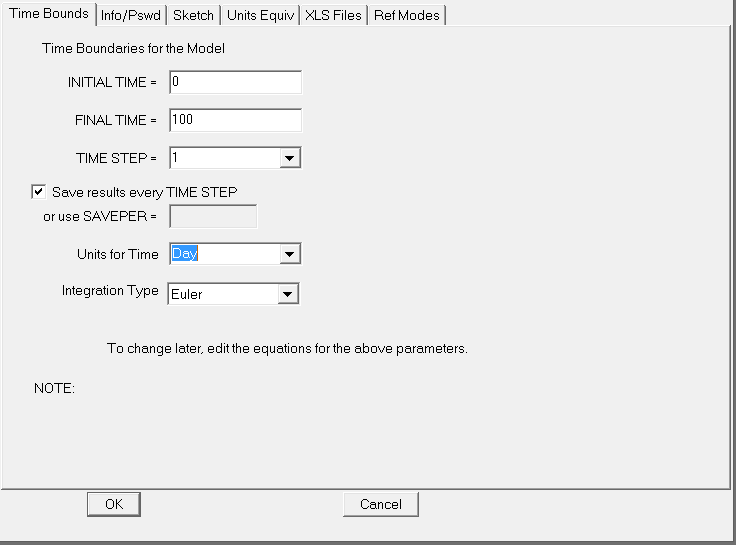

Klíčová funkce SFD je, že model lze spustit a vidět vývoje jednotlivých objektů. Přes Model / Settings (nebo úplně při zakládání modelu) se mohou nastavit hodnoty pro spuštění modelu.


To nejdůležitější:

  • Initial time = počáteční čas
  • Final time = čas, kdy se model zastaví
  • Units for Time: co vlastně znamená „1“, jestli jeden den, jednu sekundu nebo jeden rok.

Pokud nastavení uložíme a spustíme tento model (vyplnili jsme rovnice všech objektů, tj. žádný objekt není v módu zadávání rovnic začerněný), model spustíme přes tlačítko Play.PNG .


Na jednotlivých objektech najednou vidíme jejich vývoj (exponenciální), úroková sazba (která se generuje jako náhodné číslo, se pohybuje mezi omezujicími hodnotami a přirozený růst nákladů (jeho rovnice je jen 0.03) umožňuje s číslem pohybovat skrz šipky a vidět, jak se model mění. Přes tlačítko Graph.PNG můžeme jednotlivé grafy zvětšit, takže graf úrokové sazby je:

Vyvoj urokovasazba.PNG

Nebo Výnosů:

Vyvoj vynosy.PNG

Další příklady modelů

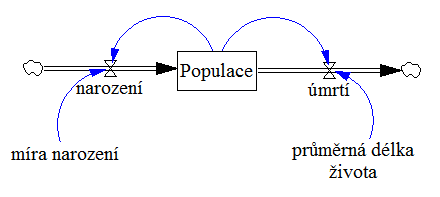

Životní cyklus


Zdroj [3]

Rovnice:

  • narození = míra narození * Populace
  • Populace = narození – úmrtí
  • Průměrná délka života = 8
  • Míra narození = 0.03
  • Úmrtí = Populace / průměrná délka života

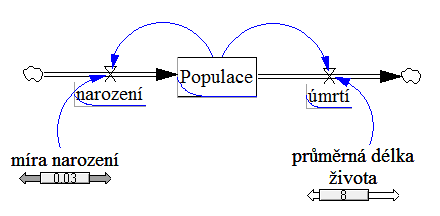

Výsledek (spuštění modelu):

Zovtnicyklus vysledek.PNG

600px‎

Je vidět, že populace kompletně vymře do cca 60 let s mírou narození 0.03 a průměrnou délkou života 8 let.

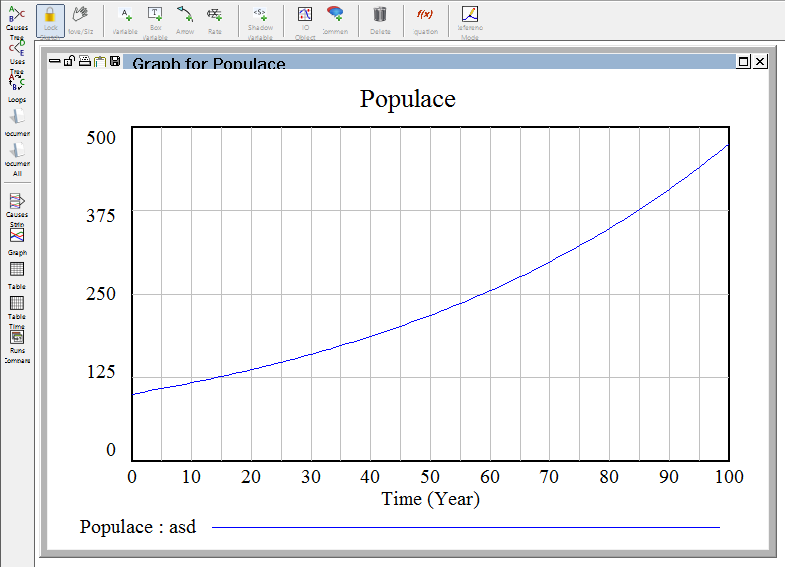

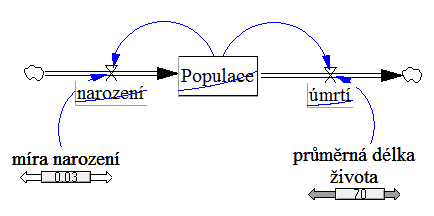

Zvýšíme tedy průměrnou délku života na 70 let:

Zovtnicyklus vysledek2.PNG

600px‎

Populace už nevymírá a postupně se počet obyvatel zvyšuje.
